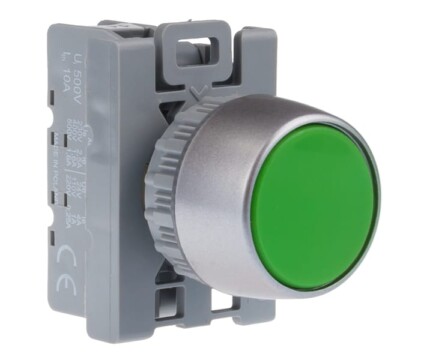

Все ли Вы знаете о кнопках управления?
Каждый, кто имеет дело с производством и техническим оборудованием сталкивался с таким понятием как кнопка управления. Наверняка мог возникнуть такой вопрос как «как выбрать наиболее подходящую? Их настолько много и все разные.». В этой статье мы подробно поговорим о том, что же они из себя представляют, куда применяют, их строение, установка, демонтаж, а также рассмотрим классификацию и важные параметры при выборе на примере серии SP22 производства Spamel S.I. (Польша).
Кнопки играют большую роль в сфере производства. С их помощью осуществляется дистанционное управление различными электрическим механизмами, аппаратурой, приборами и многим другим. Благодаря им облегчается работа со всевозможными технологическими устройствами на территории предприятия. Рабочим не требуется вручную управлять техникой, вместо этого у них есть пульт с определенными клавишами, при нажатии на которые оборудование придет в действие и начнет свою работу.
Применение
Чаще всего применяются для включения или выключения цепей управления (до 10 A), световой и звуковой сигнализации на пультах машин, шкафах, щитах, распределительных установках и т.п.
Основные технические характеристики
Для любого коммутационного элемента основной технической характеристикой является номинальный ток. У кнопок серии SP22 он составляет 10А. Так же важно обращать внимание на степень защиты от проникновения воды и пыли (IP). Базовая степень защиты IP65 с возможностью увеличения до IP67 при использовании вместе с силиконовым кожухом.
Так же стоит обращать на коммутационную износостойкость. Серия SP22 изготовлена на заводе в Польше (г. Твардогура, что в 40 км от Вроцлава) из немецких комплектующих и рассчитана на 1 млн. циклов включение-выключение. Это позволяет в долгосрочной перспективе эксплуатировать электроустановку без вывод ее в ремонт и быть уверенным в безопасности работ.
Строение
Сами же включатели обладают сегментным строением и состоят из следующих элементов [рис. А]:
1) Привода/корпуса;
2) Панели;
3) Крепежной гайки;
4) Промежуточного корпуса;
5) Контакта/патрона.
Такая конструкция обеспечивает создание необходимых функциональных вариантов включателей, а также позволяет осуществление внесения изменений в существующие схемы контроля.
Что нужно знать для выбора
Для правильного подбора достаточно знать место эксплуатации и базовые функции, возложенные на устройство:
— Тип привода (утопленный, выступающий, «пером», т.д.) и его цвет;
— Количество контактов;
— Если есть подсветка –лампочка или светодиод и на сколько вольт.
Светосигнальная арматура:
— Расцветка;
— Вольтаж;
— Тип светящегося элемента – лампочка или светодиод.
Кнопочный пост:
— Количество мест (кнопок и светосигнальных арматур);
— Тип устройств;
— Тип контактных групп на каждый элемент (н.о., н.з.).
Установка/монтаж
В целом процесс монтажа занимает меньше минуты. Выключатели устанавливаются в отверстия диаметром 22.3 мм, выполненных в регуляторах управления-сигнализации или непосредственно в корпусах машин и производственных механизмов. После ввода привода (1) в отверстие панели (2), нужно на часть, находящуюся под ней, навинтить гайку (3), зафиксировав его. [рис. B]
Затем на него нужно установить адаптер(4), обращая внимание на взаимное расположение стрелок.[рис. C]
Контакты (5) прикрепляются к адаптеру с помощью защелки. [рис. D]
Важным преимуществом является возможность установки контактов в несколько рядов друг на друга. На основу можно устанавливать от 1 до 6 коммутационных групп. [рис. E] в зависимости от наличия подсветки.
Более подробную схему монтажа вы сможете наблюдать в Instagram-аккаунте Spamel.
Демонтаж
Для отсоединения переключателя с панели выполняем такие действия:
— Контакты (5) отсоединить от серединного корпуса путем помещения плоской отвертки в зацеп контакта и нажав ею, оттягиваем замыкающие вниз. [рис. F]
— поместить в «ухо» адаптера, легко нажать и отсоединить его. [рис. G]
— Отвинчиваем гайку и вынимаем привод из пульта. [рис. H]
Модельный ряд
Серия SP22 насчитывает более 20 вариантов управляющих приводов, которые смогу удовлетворить все задачи, возникающие при создании нового оборудования и его текущем ремонте. Подробный каталог с техническими характеристиками можно посмотреть тут, а в каталоге на сайте можно найти актуальную цену, информацию о наличии, а также ознакомится с документами относящимися к конкретной позиции.
Так же на сайте можно воспользоваться фильтром, для удобного подбора готового артикула.
В артикуле зашифрована информация о типе привода, количестве контактов, цвете и типе подсветки. Давайте посмотрим какая часть артикула за что отвечает:
СТРУКТУРА ФОРМИРОВАНИЯ АРТИКУЛА
Ниже мы рассмотрим подробно виды кнопок управления.
Виды кнопок управления
Особо распространенными видами, а также на которых рассматривается данный вопрос, являются кнопки управления SP22 и ST22. Они подразделяются на следующие подвиды:
- Кнопки без подсветки;
- Кнопки подсвеченные;
- Посты комплектные;
- Кнопки в красном корпусе;
- Приводы кнопок управления;
- Контакты кнопок.
+ Составные элементы и дополнительное оснащение.
Классификация кнопок серии SP22
а) комплектная стандартная;
б) комплектная безопасности;
в) комплектная c приводом безопасности с разблокировкой;
г) комплектная c выступающим рифленым толкателем;
д) комплектная с двойным потайным толкателем;
е) переключатель кнопочный комплектный поворотный;
ж) сигнализатор звуковой.
2. Кнопки управления с подсветкой
а) комплектная стандартная;
б) комплектная c приводом безопасности с BLN;
в) комплектная с двойным потайным толкателем;
г) переключатель кнопочный комплектный поворотный;
д) комплектная лампочка сигнальная.
а) Пост управления (K1, К2, К3, К4, К6, К9, К12);
б) Пост многоместный.
4. Комплектующие кнопок управления
а) стандартные;
б) безопасности;
в) с выступающим рифленным толкателем;
г) переключателя кнопочного поворотного;
д) с потайным толкателем подсвеченный;
е) замыкающий контакт.
Составные элементы
1. Корпус промежуточный;
2. Стандартный патрон источника света;
3. Лампочка накаливания;
4. LED универсальный стандартный.
Дополнительное оснащение
1. Держатель шильдика;
2. Шильдик алюминиевый;
3. Вкладыш для приводов;
4. Колпачок герметичный;
5. Защита от случайного нажатия.
