Вспомогательные и сигнальные контакторы. Дополнительные модули для автоматики серии PR и PFI от SEZ Krompachy

Вспомогательные и сигнальные контакторы — это дополнительные электрические устройства, которые используются для включения и выключения силовых и управляющих цепей. Они применяются для переключения в цепях управления контакторами, а также в цепях блокировки и сигнализации. Контакторы позволяют длительное время проводить ток силой до 20 А и отключать их при силе тока не более 5 А. Доп. контакторы производятся как замыкающие, так и размыкающие и обычно имеют мостиковый тип конструкции.

Основная задача

Основная задача дополнительных контактов — это сигнализация положения аппаратов защиты (авт. выключателей, диф. автоматов или УЗО) и их отключение. Контакторы также способствуют определению причины отключения модуля от сети, например из-за утечки тока или перегрузки.

SEZ Krompachy словацкий производитель, представленный на рынке электротехники уже более 70 лет. Компания является производителем устройств низкого и высокого напряжения, в основном это модульная автоматика мощностью до 125 А.

В линейке вспомогательных и сигнальных контактов у производителя представлены следующие модели доп. контактов: PKJ, 2PKJ, PKJ+SKJ (TEST):

• Представленные вспомогательные контакты подходят для подключения к следующим аппаратам защиты: PR60, PR60 J, PRe60, PRe40.
• Устанавливается с левой стороны защитного автомата с помощью штифтов и винтов.

Типы

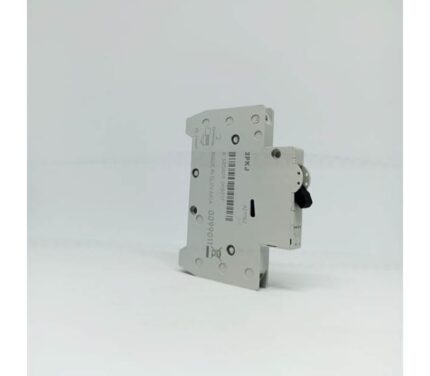

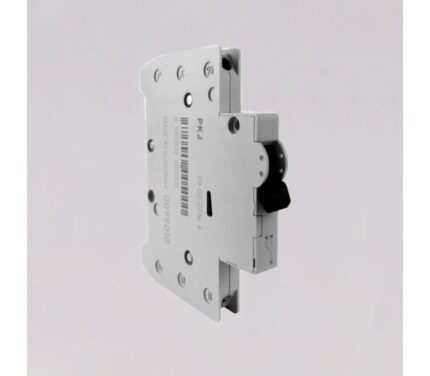

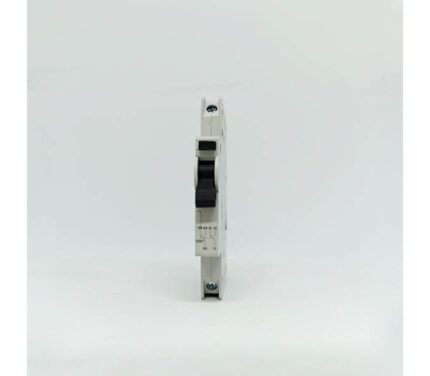

• PKJ, 2PKJ — вспомогательный/пара вспомогательных контактов переключателей. Контакт копирует состояние основных контактов защитного электрического автомата/выключателя.

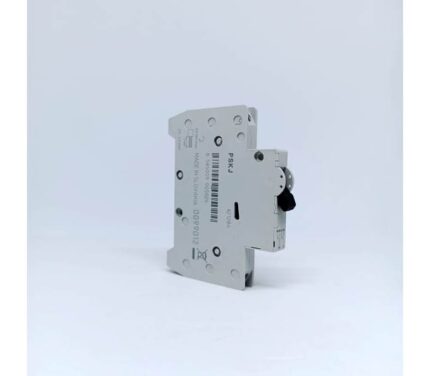

• PKJ+SKJ (вспомогательный переключающий контакт плюс сигнальный переключающий контакт) — вспомогательный контакт копирует состояние основных контактов защитных автоматов. Сигнальный переключающий контакт оповещает о выключении электрического автомата только одним из расцепителей. В случае выключения вручную рукояткой сигнальный контакт не меняет свое положение.

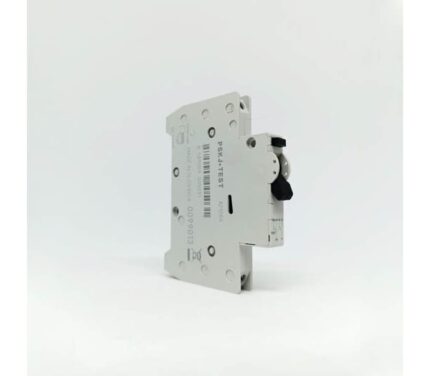

• PKJ+SKJ+TEST — имеет функции работы как у PKJ+SKJ, добавленная TEST кнопка имеет двойную функцию:

• 1. Сигнализация о состояния положения сигнальных контактов;
  2. Испытание управляющего контура, цепи (показывает нестабильное изменение положения контактов) мягким передвижением кнопки вверх или вниз без изменения положения контактов защитного электрического автомата.

Инструкция по монтажу вспомогательных и сигнальных контактов (подключение к модулям типа PR 60 и PFI2)

Шаг 1. В рукоятку блока вспомогательных контактов вставляем штифт ø 1,6 мм. В отверстие включающей системы вспомогательного контакта устанавливаем штифт ø 1,2 мм. Штифты входят в комплект.

Шаг 2. Блок контактов присоединяем к авт. выключателю PR 60 или диф. автомату PFI2 таким образом чтобы штифты попали в соответствующие части модуля. При монтаже приборов рукоятки автомата или блока контактов должны находиться в положении выключено.

Шаг 3. В свободное отверстие блока контактов вставляем самонарезающие винты (также входят в комплект) и свободно прикручиваем к автоматическому выключателю.

Шаг 4. В заключении проводим испытание работоспособности контактов при включении и выключении автоматического выключателя.

Большое внимание производитель уделяет качеству своей продукции. Каждая партия, сошедшая с конвейера, проходит обязательный контроль качества для соответствия самым строгим международным нормам и стандартам.

Что подтверждает наличие сертификата системы менеджмента качества EN ISO 9001:2015, а также сертификат EN ISO 14001:2015 и другие сертификаты, подтверждающие соответствие стандартам качества.
