КЛЕММЫ ДЛЯ СОЕДИНЕНИЯ ПРОВОДОВ: РАЗНОВИДНОСТИ И ОСОБЕННОСТИ В РАБОТЕ

КЛЕММЫ ДЛЯ СОЕДИНЕНИЯ ПРОВОДОВ: РАЗНОВИДНОСТИ И ОСОБЕННОСТИ В РАБОТЕ

КЛЕММЫ ДЛЯ СОЕДИНЕНИЯ ПРОВОДОВ: РАЗНОВИДНОСТИ И ОСОБЕННОСТИ В РАБОТЕ

Еще несколько лет назад для соединения проводов использовали скрутки, изоленты, плоскогубцы, а так же сварку и пайку. Если два последних используют в производстве и сейчас для более надежного соединения кабеля, то различные скрутки выглядят не эстетично, да и по новым правилам они не безопасны в использовании. На смену подобным методам пришли современные и безопасные клеммы. Что это такое, какие бывают и где применяются разберемся в этой статье.



ОБЩАЯ ИНФОРМАЦИЯ

Клеммы являются электроизоляционным изделием, одно- или многоконтактным, предназначенным для соединения электроцепей, двух отрезков электроприводов низкого напряжения при помощи зажимов либо других присоединительных элементов.

Клеммы вместе с их оснащением создают систему, основным заданием которой является надежное электрическое и механическое соединение. Клеммные колодки обязаны обеспечить прочную фиксацию проводников, без лишних усилий. В такие случаи жилам не требуется отдельная подготовки и скрути. Контактные пластины расположены таким образом, чтобы исключить коррозию, особенно электрохимическую при использовании разнородных проводников.

Благодаря своему широкому ассортименту клеммы позволяют создать оптимальное соединения, которое будет выполнять необходимые функции.



ПРЕИМУЩЕСТВА В ИСПОЛЬЗОВАНИИ КЛЕММ





КЛАССИФИКАЦИЯ КЛЕММНИКОВ

Сегодня клеммное соединение применяется во всех видах электромонтажных работ их можно разделить на две основные группы:





Далее мы подробно рассмотрим некоторые виды соединителей под медные провода на примере европейских производителей SEZ D.K. и Pokoj.





1.              Многоконтактные клеммы:

Контакты с винтовыми зажимами размещают в изоляционном корпусе. Такого плана колодки крепятся к основанию винтами либо на подставках. Следует обратить внимание на соблюдение изоляционного расстояния между зажимами клеммы и металлическими элементами под напряжением, заземленными либо доступными к прикосновению.

Многоконтактные клеммники можно разделить по материалу на две группы:

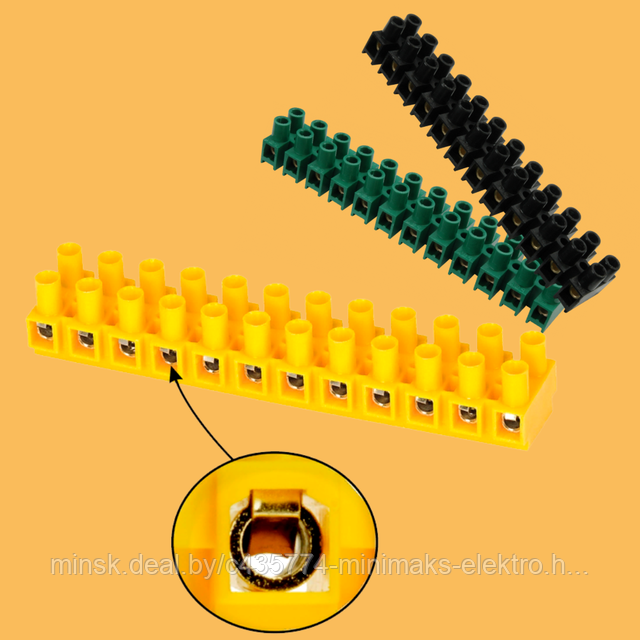

Приборные клеммные колодки из полиамида

Клеммы имеют закрытый корпус, что ограничивает случайное касания к контактам и винтам под напряжением.

Огромным преимуществом таких соединителей является возможность обрезки необходимой части клеммы для соединения контактов.

Негорючий полиамидный корпус имеет высокую прочность и устойчив к внешним нагрузкам. Благодаря своей устойчивости используется в устройствах с высокими эксплуатационными требованиям.

ПРИМЕЧАНИЕ❗️

При установке многожильного проводника в любую винтовую клемму требуется предварительно обработать концы провода от изоляции и наживить на них наконечники. Такая скрутка защищает контакты от разделения и излома при зажиме винтом. Подробно о наконечниках и их применении читайте здесь.



Технические характеристики:

✔️    Клеммная колодка на 12 полюсов;

✔️    Постоянная теплостойкость до 100ºС;

✔️    Кратковременная теплостойкость до 140ºС;

✔️     Степень защиты: IP 20.

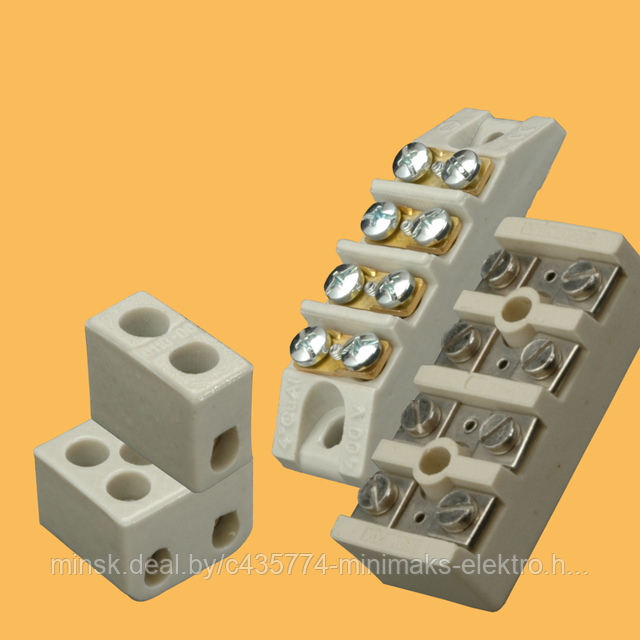

Керамические клеммные колодки

Разветвители из керамики обеспечивают надежное соединение термостойких проводников, отлично справляясь с термической нагрузкой. Они применяются в нагревательных и осветительных приборах, в мощных силовых шинах, где допускается естественный нагрев контактов. Кроме этого керамика применяется при организации проводки рядом с механизмами, имеющими высокую рабочую температуру.

Основным минусом в использовании таких моделей является их хрупкость. Поэтому в устройства с возможной вибрацией и ударной нагрузкой такие клеммники не устанавливаются.

Керамические разветвители также делятся по установке контактов на закрытого и открытого типа подключения.

Колодки из керамики закрытого типа ограничивают доступ к подключенным контактам и винтам. Разновидности установочных полюсов здесь от 1-го до 3-х.

Керамические колодки открытого типа. Имеют прижимные винты, оснащенные квадратными шайбами. Такой способ подключения контактов захватывает большую площадь и провод не продавливается. Хотя с точки зрения электробезопасности, это не лучший вариант так как можно дотронуться к проводам под напряжением. Для повышения безопасности выпускают подобные модели с защитными пластиковыми крышками.

Винтовые клеммники с открытым доступом имеют от 4 до 6 подключаемых полюсов.



Технические характеристики:

✔️    Постоянная теплостойкость до 110 ºС;

✔️    Кратковременная теплостойкость до 140 ºС;

✔️    Степень защиты: IP 00\20.

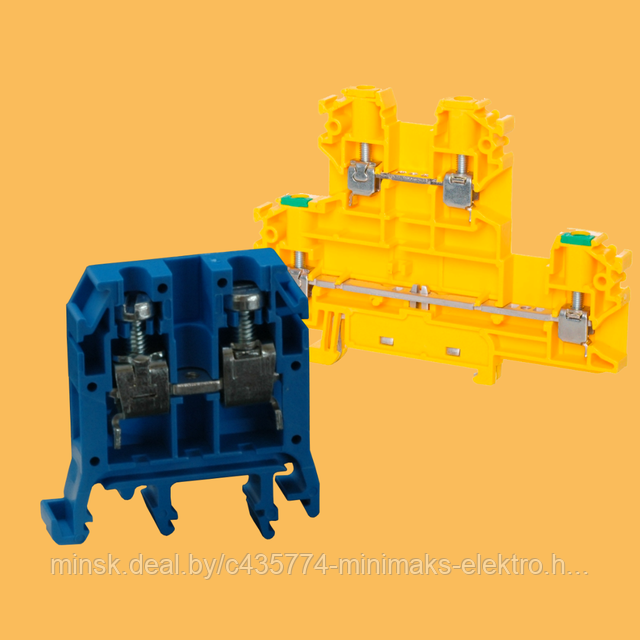

2. Одно- и многоуровневые проходные клеммы


Являются универсальными, так как имеют резьбовые зажимы, предназначенные для соединения медных проводов с проволочными или гибкими жилами сечением от 0.5 до 16 мм2. Могут без ограничений использоваться в промышленности и устанавливаться на дин-рейку во всех приспособлениях, работающих в помещении и любых климатических зонах

Технические характеристики:

✔️    Номинальное напряжение изоляции: 690-1000 V;

✔️    Импульсное номинальное напряжение: 4-8kV;

✔️    Номинальный длительный ток: 24А-415А.

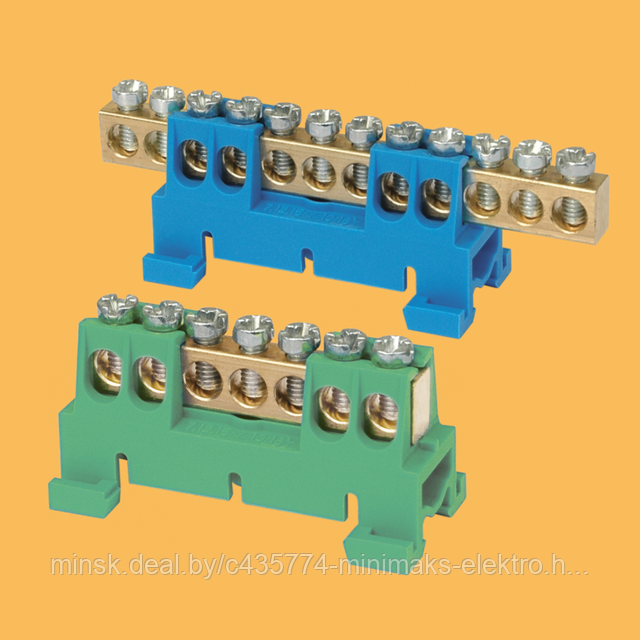

3. Нулевые шины



Это Контактная колодка, в которой присутствует возможность надежного подключения нескольких проводников для питания электроустановок.

Такого плана клемма необходима для подключения заземляющих проводников (PE) и рабочих нулей (N). Модель применяются в сети постоянного или переменного тока с напряжением, достигающего 400 V.

Преимущества в использовании:

1.               Создание нескольких точек подключения нагрузок от общего ввода к нулевому проводнику.

2.               Повышает эффективность использования защитных автоматических устройств.

3.               Обеспечивает неразрывность цепи на участке от заземления до источника нагрузки.



ПРИМЕЧАНИЕ❗️

Запрещено использовать одну шину для подключения рабочего нуля и заземления.



Технические характеристики:

✔️    Количество полюсов: от 7 до 154;

✔️    Номинальное напряжение изоляции: 600 V;

✔️    Ток подключения: 63 А;

✔️    Степень защиты: IP 00



4. Колодки для линии передач

Основную линейку составляют клеммы SV35, SV95 с медной вставкой в районе разветвления провода и SV95 STEEL (отличительная особенность: замена медной вставки на стальную). Данные модели предназначены для ответвлений от магистральных линий медных и алюминиевых проводов, напряжением до 800 V, с предварительным снятием изоляции на месте установки, без разрезания проводника. Позволяет подключить до 4-х отходящих линий. Чаще применяется в промышленных электроустановках, на объектах электроснабжения, в щитах и сборках.

Технические характеристики:

- SV35

✔️    Напряжение: 500 V;

✔️    Ток главного проводника: 125А;

✔️    Ток вторичного проводника: 41А;

✔️    Степень защиты с крышкой: IP20.



- SV95, SV95 STEEL

✔️    Напряжение: 630 V;

✔️    Ток главного проводника: 232А;

✔️    Ток вторичного проводника: 76А;

✔️    Степень защиты с крышкой: IP20.



Приведенные выше примеры клемм имеют соответствии стандарта EAC.



Ознакомиться с ценой и моделями клеммников от SEZ D.K.здесь, от Pokoj тут.



Хотите сделать заказ или получить техническую консультацию? Для этого Вы можете напрямую связаться с техническим специалистом, Алексей по тел.: +375(29)650-03-41 или по e-mail: info@minimax.by
