КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ: РАЗНОВИДНОСТИ, СТРОЕНИЕ, ПРИНЦИПЫ РАБОТЫ

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ: РАЗНОВИДНОСТИ, СТРОЕНИЕ, ПРИНЦИПЫ РАБОТЫ

* КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ *

Большинство автоматизированных систем содержат в себе такой элемент, как концевой выключатель. Он служит для работы цепей управления за счет приводимого в действия механического воздействия на сам механизм или часть оборудования. Это устройство помогает избежать ручного переключения клавиши переключателя там, где это особенно не удобно и опасно.

В электротехническом сленге концевой выключатель может называться как: концевик, конечный выключатель, путевой выключатель либо просто конечник.



* РАЗНОВИДНОСТИ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ *

В зависимости от установленной задачи их можно разделить на 4 главные группы:

             Бесконтактные. Устройство срабатывает во время приближения любого предмета, на который настроена коммутация.

             Механические. Работают за счет механического воздействия на голову замыкая или размыкая контакты устройства подавая сигнал.

             Пневматические. Реагирует на изменение давления в системе.  Предназначены для остановки подачи воздуха или газа.

             Магнитные или поплавковый. В данном случае предмет находиться на определенном расстоянии от магнита после чего система подает сигнал о изменении положения контактов.

Далее мы подробно разберем структуру, виды, принципы работы механического концевого выключателя на примере двух европейских производителей Spamel S.I. и Pokoj.



* КОНЦЕВИКИ МЕХАНИЧЕСКОГО ТИПА *

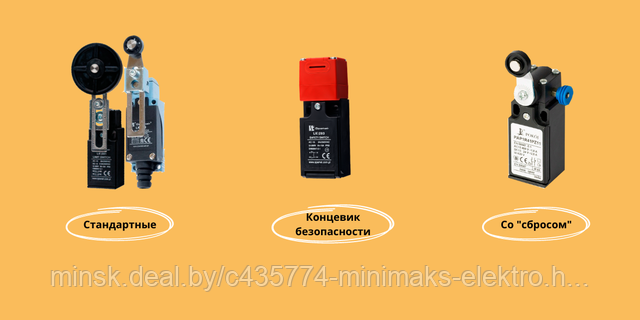

Путевой выключатель предназначены для работы в системах управления, контроля и измерения, например: в станках, технологическом оборудовании, в упаковочной промышленности и так далее. Их можно разделить на три подгруппы:


❗️❗️❗️
 У концевых выключателей "со сбросом" присутствует синий рычажок. Для перезагрузки необходимо потянуть рычажок после чего переключатель вернется в рабочее положение.

В большинстве своем подобное устройство применяется в производственных целях: металлургии, машиностроении, строительстве.



* ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ *

💡Рабочая температура: от -25 до +70°С;
💡Степень защиты: IP 65;
💡Устойчивость к ударам: 30g 18 мс в любом положении;
💡Частота включений: 120 цикл/мин.



* СТРОЕНИЕ ВЫКЛЮЧАТЕЛЯ *

На электротехническом рынке представлено огромное количество разнообразных моделей концевых выключателей как в бюджетном, так и в люкс сегменте здесь отталкиваться нужно от разработанного проекта и выделенного бюджета на их закупку.

Из чего состоит устройство:

1.           Корпус. Монолитный корпус состоит из особо прочного пластика или металла, встречаются модели с комбинированным корпусом пластик + метал. Резиновый уплотнитель придает дополнительную прочность и герметичность конструкции;

2.           Голова. Учитывая поставленную задачу голова переключателя может иметь вид:

◦      Рычаг;

◦      Кнопка;

◦      Колесико;

◦      Ключ (для выключателя безопасности).

3.          Контакты. Два блока контактов замыкающие и размыкающие. Есть разные скорости срабатывания в зависимости от задачи

На последнем этапе производства все детали и составляющие тщательно проверяются на прочность и исправность. Путевой выключатель обязан соответствовать всем заявленным требованиям, что позволит ему служить долго, выполняя возложенные на него задачи.



* КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ *

Выключатели безопасности или концевик аварийной остановки предназначен для работы в системах управления, изменения и контроля. Можно их устанавливать на приоткрываемых, передвигаемых или снимаемых крышках электрооборудования. При аварийном срабатывании выключатель не позволяет сразу запустить оборудование, для этого требуется новая настройка.

Конструкция предохраняет от неконтролируемого переключения контактов при использовании простых инструментов. Визуально определить концевик безопасности можно взглянув на корпус: он будет выполнен из пластика или металла преимущественно красного цвета.

В зависимости от применения концевики аварийной остановки делятся на три группы:

С ключом — открытие крышки приведет к переключению контактов. Широкий выбор различных типов ключей дает возможность большого спектра переключения.

С рычагом или валиком позволяют контролировать небольшие защитные крышки или большие приоткрываемые двери. Устанавливаются в оси вращения, непосредственно к движимому элементу (соединитель с рычагом) или к петле (соединитель с валиком).

Тросовые, применяемые на оборудовании и производственных линиях, где нет возможности установить соответственную защиту. Могут переключаться с любого места где протянут трос. Отключение оборудования при протягивании, а также обрыве троса.

Ознакомиться с ценой на базовые модели выключатель Spamel S.I здесь, на продвинутые модели Pokoj тут.
